Bonjour, je suis relativement nouveau sur ce site et je découvre ce sujet.
J'ai réalisé moi aussi un VBRG suite à l'achat d'un livre sur les blindés dans la gendarmerie.
Je dirige un club de modélisme (voitures radio commandées).
Un de mes jeunes voulait changer de voiture pour une plus performante je lui est reprise la sienne avec l'empattement et la possibilité d'y adapter des roues d'un Pagéro calcul fait, ça revenait à réaliser une maquette au 1/12 Alors c'est partie!. Je ne possède aucun plan  j'ai: longueur, largeur, et hauteur et quelques photos (je n'ais pas Internet à l'époque)

voici le modèle Tamiya



Changement de châssis par l'abandon de la baignoire plus quelques options...


A l'avant une équerre et une prolongation d'une languette en bois


qui s'adapte dans une échancrure dans le nez du blindé


à l'arrière une autre travaillée pour laisser passer les amortisseurs



la carrosserie se fixe grâce à un écrou borgne de 3mm




les jantes sont tournées sur une perceuse fixée à l'établi et misent en forme avec limes et papier de verre les vis et écrous de 2mm un cabochon taillé dans un rond de hêtre tient à force pour cacher l'écrou de roue.



La carrosserie est faite  avec du plastique de récupération (sous verre) 1,5mm collé avec du trichloréthylène (interdit de vente) recouvert de styrène de 0,5mm.
Elle à été peinte dans un garage avec la peinture d'origine Renault (réf:498 monocouche)
voici les dessous

Le véhicule



Faisons en le tour:
























Et moi même avec mon blindé (triste sortant de maladie qui m'a conduit à mon invalidité)
je vous rassure grâce à mes jeunes aux maquettes et depuis 2013 les bloques tous vas bien...
Georges




P.S.:merci à "bison 126" maintenant, j'ai les plans et pourquoi pas en refaire un au 1/10  l'aménagement intérieure... avec ses occupants... (on peut rêver!)

De rien pour les plans qui ne sont pas de moi et bravo pour cette adaptation sur un châssis de RC.

GÉANT

Bonsoir je vais vous faire profiter de ma documentation technique retrouvé dans un vieux garage Renault ???... (J'espère qu'il n'y pas de problème à publier)

























Pour vous instruire et vous informer! Amicalement.

excellent travail geo-62

As tu les photos des étapes de construction de la carrosserie?

Je ne dispose pas de photos de la construction.
Mais, je vous explique ma méthode je dessine chaque pièce en calculant l'hypoténuse de chaque angle avec la différence des hauteurs puis je rajoute ou je soustrais les épaisseurs de plastique, fait des entailles pour un assemblage en mortaise (tous le 25mm) un ponçage sur chaque face un collage sur une construction en carton (protégé par du collant d'emballage) puis recouvert avec du styrène en reprenant les mesures sur ma construction. Aujourd'hui avec les plans cotés je m'aperçois de quelques erreurs (comme me dises mes jeunes en roulant vite ça ne se vois pas!)
Maintenant je dessine tout sur ordinateur (logiciel CAO) chaque face peut être dessiné sur un squelette et ré assemblé en théorie ce qui permet de rectifier avant découpe définitive.

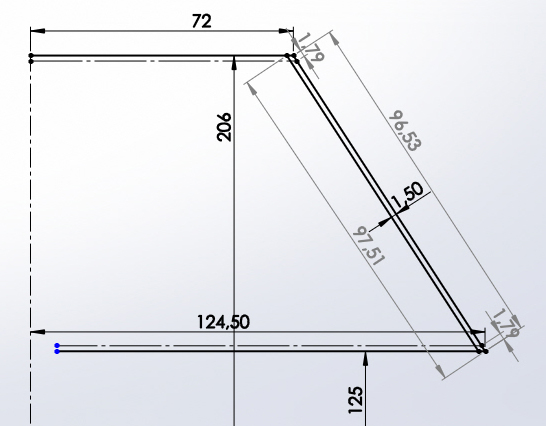

Explications:
206= hauteur du toit du véhicule
125= hauteur à la brisure de caisse
124.5 =1/2 largeur maxi
72 =1/2 largeur du toit
96.53= hauteur de la face
1.5= épaisseur de la plaque à construire
97.51= dimension réelle
1.79= largeur des entailles à réaliser pour l'assemblage
Attention respecter les angles pour une imbrication parfaite
Vous pouvez aussi le faire au "PIF" MAIS!!!
A vous de voir.
Amicalement Georges.

Merci d avoir tenté de m expliquer

Je suis, peut être pas assez pédagogue, c'est plus facile de vive voix, donc:
206-125=81 au carré= 81x81 soit: 6561
124.5-72=52.5 au carré 52.5x52.5 soit 2756.25
somme des carrés 6561+2756.25=9317.25 on extrait la racine = 96.5259 arrondi à 96.53
ce qui nous donne la hauteur de la pièce terminée mais pour imbriquer celle-ci dans le toit (horizontal) il manque un morceau en haut mais pas en bas


PS je vais construire un VAB du génie version "Equipes de spécialistes d'Aide au Franchissement.
J'ai l'intention de le faire pas à pas je commencerai par le dessin suis moi prochainement sur ce poste
