pour le GB bunker

voila des photos de tobrouk
tobrouk avec tourelle de char renault



tobrouk avec tourelle de char panzer



tobrouk pour mitrailleuse




tobrouk double (un trou pour la mitrailleuse et l'autre pour un mortier)


tobrouk pour mortier



voila j'ai mis ces photos pour donner des idées aux participants du GB bunker qui n'avait pas d'idée
je posterai souvent avec un sujet différent à chaque fois
le prochain sujet sera les casemates de flanquement
et voila!!!

merci Jérémy

de rien

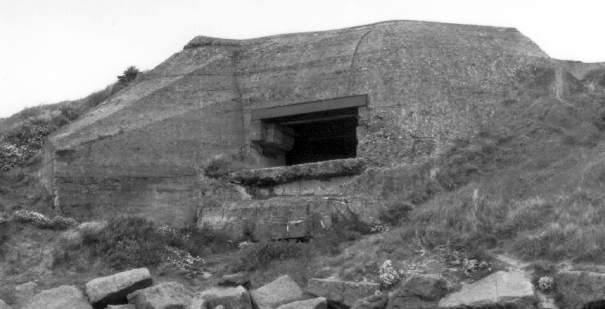

voila des photos de casemate de flanquement
casemate de flanquement pour canon:






casemate de flanquement pour mitrailleuses:


casemate double embrasures:


les casemates de flanquement avait un mur de flanquement qui servait à parer les tir venant du large
l'embrasure du bunker était en général orienté presque perpendiculaire au rivage, ce qui empéchait les coup direct et donc de détruire le canon.
prochain sujet:les PDT
mais demain
voila tout!

jérémy si tu cherche sur le forum Ouvrages et fortifications page 2 ou 3 il y a un sujet qui donne les dimention exate du tobrunk

merci
mais je les connais déjà!

Salut a tous.
Jeremy,la 5éme photo de la casemate de flanquement c'est pas celle de Ver/mer.
merçi pour le sujet.

oui, c'est celle de ver sur mer!
bravo

C'est celui qui sert a mon club de voile.
Il a pris un gros pélo par le toit.
Il a prit une couleur grise avec un bandeau blanc sur le pourtour,
et il a une mature qui nous sert a hiser les pavillons lors des régates.
Il avait une ouverture a l'opposé de la piéce d'artillerie,certainement pour une mitrailleuse
en direction d'une autre plus en direction de Courseuilles.

ok merci pour l'info

bon voici les PDT
ils servaient à calculer et à donner les cordonnées des canons lourds qui faisaient partis de la meme batterie
en faite les PDT étainet les "yeux" des canons lourds
le système de télémétrie était en général au dernier "étage"(ou il y avit une fente pour voir bien sur)
car les PDT étaient près du litoral alors que les canons étaient plus dans les terres
la marine et l'armé de terre en avaient

l'armée de terre:
voici le PDT de la pointe du hoc


voici le PDT de ouistreham qui mesurait 18mètre de haut


la marine:
voici le PDT de longues sur mer


voici le PDT de batz sur mer


les PDT étaient souvent camoufle pour éviter les bombardements
voici unn exemple de PDT camouflé en maison


et voila
le prochain sujet portera sur les ouvrage pour canon lourds

voici quelques lien intéréssants pour les bunkers
lien de forum:
http://atlantikwall.superforum.fr/forum.htm
http://sudwall.superforum.fr/
lien d'un site montrant des plans de bunker:
http://users.telenet.be/bunkers3/Bunkerplannen/
voila

sur le forum de sudwall tu as quelques unes de mes photos jeremy.

dans quel sujet?

batteries des goudes et pas de l escalette si je me trompe pas mais normalement elles sont aussi certaines ici sur le forum.

ok merci!

salut Jeremy
J'attends une reponse pour un bunker de chez nos voisins. Si la reponse est positive je serai candidat, tout est fonction de cette reponse.
Merci, a plus
Zeus Olympien

ok

tu est la bienvenu de toute facon!!!!!

Merçi pour la doc,on comprend mieu les constructions.

de rien
voici les ouvrages pour canons lourds
ils y avait deux sorte d'ouvrages:
_les casemates, bien protégé contre les bombardements, mais le champ de tir était réduit à 160°
_les encuvements, mal protégé contre les bombardements, mais le champ de tir était de 360°
les canons lourd étaient rassemblé sous forme de batterie (soit dans des encuvements, soit dans des casemates)
dans les batteries, les canons étaient au lot de 4 le plus souvent, de temps à autre, ils pouvaiant etre 6
les canons le plus souvent utilisé en batterie étaient:
_le canon francais de 155mm (comme à ouistreham ou à la pointe du hoc)
_le canon de 105mm (comme à varaville ou à azeville)
_le canon de 21cm (comme à st marcouf)
voila les photos
encuvements:

pointe du hoc (canon de 155mm):



riva bella (canon de 155mm):

on remarque le grand bunker de ouistreham qui était son PDT

casemates:

longues sur mer(canon de 150mm)



azeville (canon de 105mm)


st marcouf (canon de 210mm)


voila
prochain sujet: c'est une surprise!!!

pour moi un des livres de references sur les tobrouks, tous les modeles y sont referencés, en vente sur ebay assez souvent, si je me rappelle bien le vendeur c est hiscoirecollection un truc comme sa pour 10 ou 12e .

merci fafa13
voici le sujet d'aujourd'hui: les bases U-BOOT
je vais vous présenter la base U-BOOT de la rochelle:
le chantier commence en avril 1941, la base entre en service 1 an après le début de sa construction et les dernières améliorations sont fini le 6 juin 1944 (coincidence!!!!!! )
la base peut accueillir 13 U-BOOT(attention au supertitieux )
la base est constitué d'un bloc qui fait 197mètre de longueur pour 175 de large
la base est haute de 22,30 mètre , à certains endroit, elle est haute de 21,30
l'épaisseur du plafond est de 3,5 à 7 mètre
l'épaisseur des mur est de 2,5 à 2,8 mètre pour les murs extérieurs et de 2mètre pour les murs intérieurs
bon, place aux photos:
vues extérieures


l'entrée principale


hangars qui étaient en relation avec des chemins de fer pour approvisionner la base (munitions, vivres ,carburant....)




vues des tranchée et autres...

vues intérieures





avec bunker pour mitrailleuses



vue intérieur d'une salle de controle

reste du système de grue qui était dans chaque tranchée pour charger des munitions et du matériel dans le sous marin qui était en dessous
on voit aussi la salle de controle (il y en a une par tranchée)


voila!
prochain sujet: abris de tout genre

cest un tres tres gros bloc de beton
