Bonjour,
Je viens tres rarement, mais je voulais vous faire partager mon dernier petit scratch

Modification d’une traction Tamyia
Echelle 1/35

La sortie récente de la maquette Tamyia ouvre de nouvelles voies aux maquettistes, en même temps qu’elle offre de nouvelles perspectives de dioramas.
Certes la maquette est fine et belle, mais personnellement le démon du scratch rôde toujours au dessus de mon bureau.
D’après mes recherches, le modèle de traction plateau n’a jamais existé. Cependant l’envie de réaliser cette version me tentait tellement que j’ai décidé que pendant la guerre un astucieux carrossier avait réalisé mon rêve.
Ce tutoriel est essentiellement axé sur le scratch (on ne se refait pas).


Etape 1

Je commence par découper la carrosserie, en pensant au recul du dossier du siège.
2 Baguettes de carte plastique sont collées au trichlo sur les parties latérales.
(A ce jour je n’ai pas trouvé de meilleure colle : coût faible pour une grande quantité, facilité d’utilisation, possibilité d’ajuster les pièces sans trop de soucis, etc.….)
Une baguette supplémentaire est ajoutée afin de renforcer la base, elle est placée avec la cabine positionnée sur le châssis.

Scratch traction Plateau 091016100738854604648014

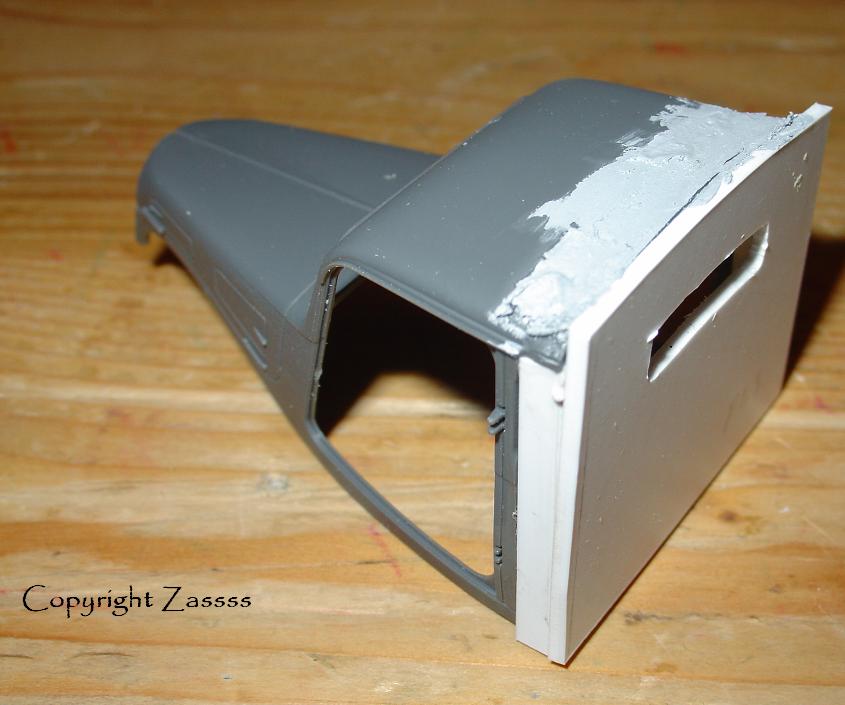

Le panneau arrière est ensuite découpé approximativement, il sera ajusté par la suite.
Sur ce panneau, on peut se servir éventuellement du gabarit fourni avec la maquette pour découper l’emplacement de la vitre, personnellement, j’ai préféré réaliser une ouverture plus grande.
La modification principale de la cabine est alors réalisée.

Scratch traction Plateau 091016100738854604648011


Etape 2

Peut être la plus fine à réaliser.
Les raccordements sont mastiqués puis poncés finement.
Au besoin on applique de petites couches de peinture afin de faire ressortir les défauts d’aspect.

Scratch traction Plateau 091016100738854604648012

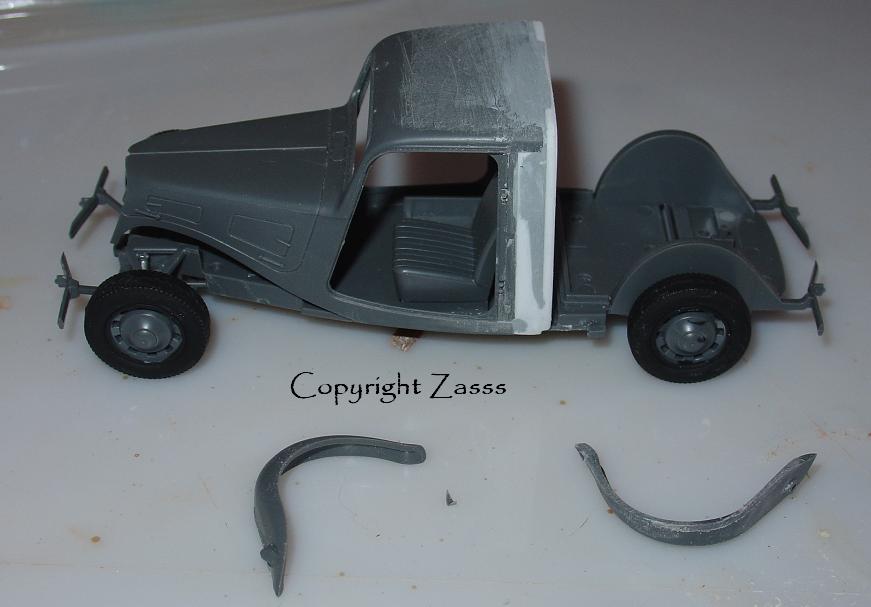

Etape 3

Les roues sont pré peintes puis placée sur le châssis qui a été monté suivant les étapes 1 et 2 de la notice Tamyia (hors pot d’échappement).
Les ailes ont été enlevées de l’arrière de la caisse de la traction.
La cabine est positionnée afin de déterminer la forme et la structure du plateau.

Scratch traction Plateau 091016100738854604648013

En effet, à ce moment là, je n’ai toujours pas déterminé la construction du plateau.

Etape 4

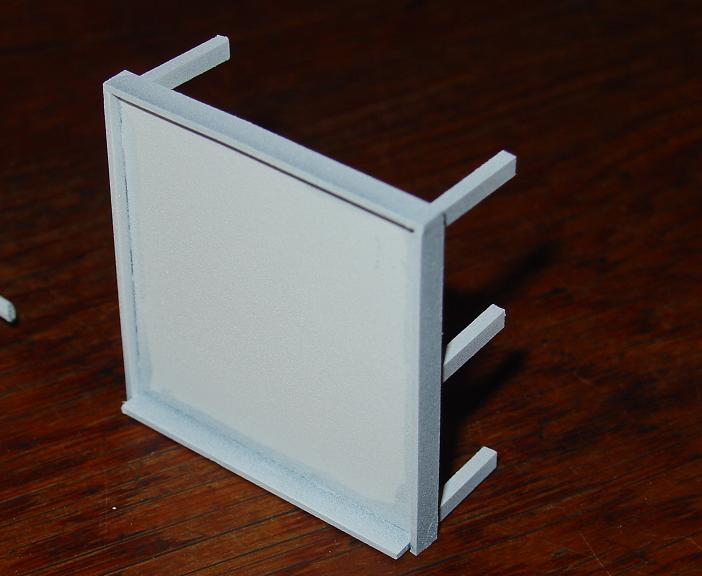

Le plateau est constitué d’une plaque de carte plastique d’épaisseur 0.5 mm.
Sur les côtés sont fixés des plats en C.P. de 3.2 x 0.4, cette même dimension servira par la suite à confectionner les planches en bois.
Dans un carré de 1.5 x 1.5, je découpe 6 montants (à l’échelle 1, cela ferait des tubes de 50 x 50)

Scratch traction Plateau 091016100739854604648018

La structure du plateau est ainsi presque terminée.

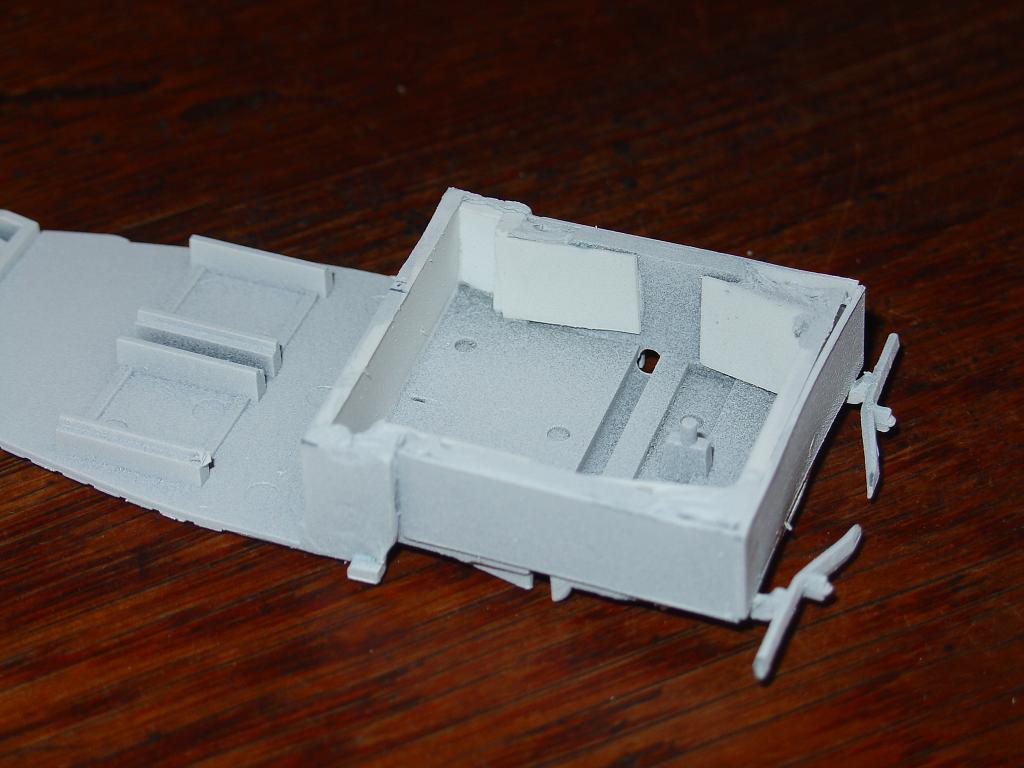

L’arrière du châssis est lui aussi modifié pour recevoir le plateau.
Les renforts au niveau des roues arrière sont limés et aplatis afin de rabaisser la position du plateau.
Il suffit par la suite de découper de la C.P. et de réaliser la structure.

Scratch traction Plateau 091016100739854604648017

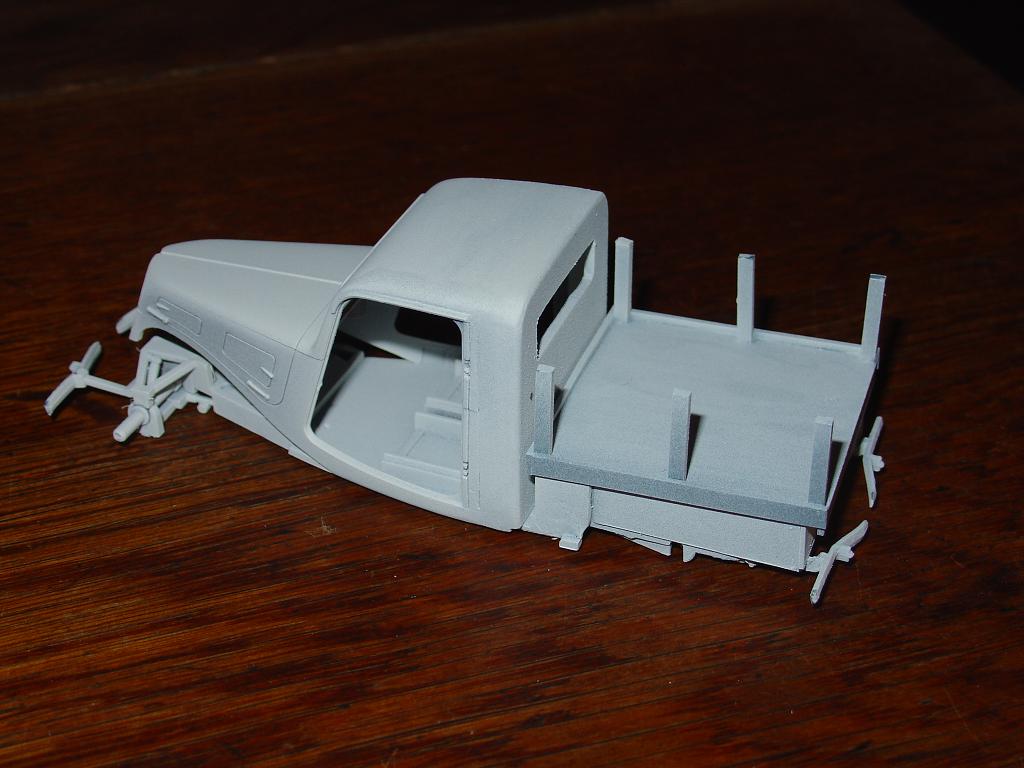

A ce moment là, un petit montage à blanc permet de voir enfin la ligne générale de la traction modifiée.

Scratch traction Plateau 091016100739854604648019

Bien évidemment, chacun reste libre d’adapter son plateau comme il l’entend.

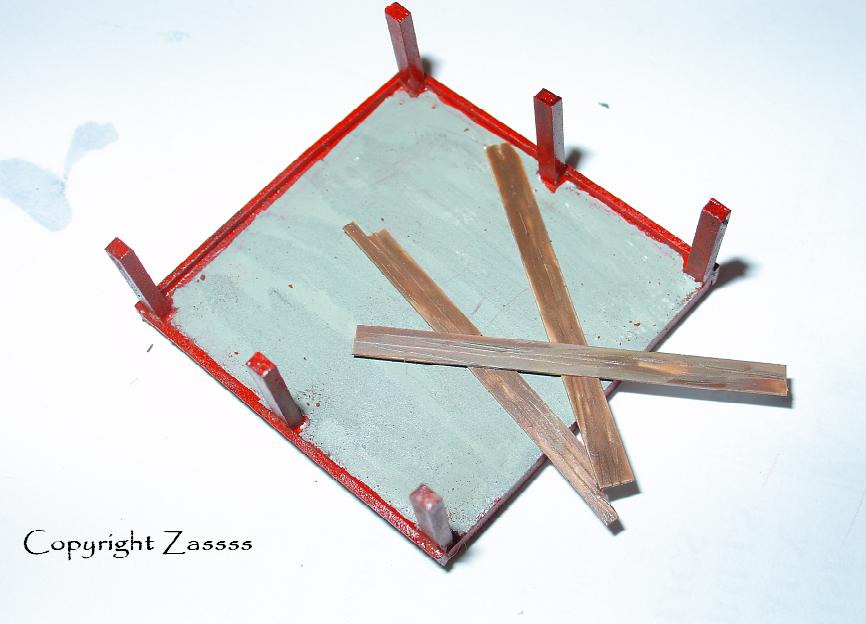

Etape 5

Habillage du plateau.
Les bandes de carte plastique sont gravées au cutter afin de représenter la texture du bois.
Il est évident que la peinture de cette partie là permettra un contraste assez important et soulignera la conversion du véhicule.

Scratch traction Plateau 091016100739854604648015

La peinture de base est réalisée de manière assez simple, avec l’application en même temps de trois teintes que je lie ensemble.

Etape 6

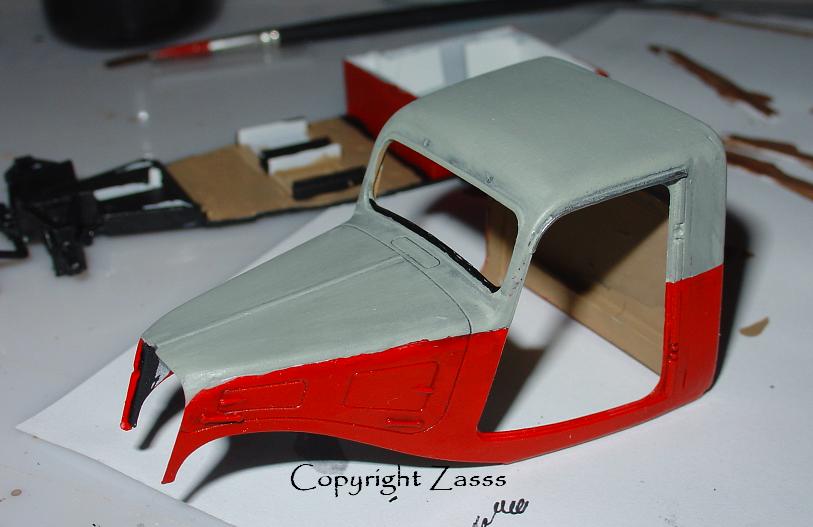

Mise en peinture.
Alors là, c’est un grand moment de solitude ! Quelles couleurs choisir ? Et bien ça c’est fait un peu au hasard, je suis parti sur l’idée d’un « dégradé ».
Après chacun possède ses propres habitudes de peinture et ses propres techniques. Ce document est dans mon esprit plus lié au scratch qu’à un cours de peinture.

Scratch traction Plateau 091016100739854604648020

La cabine ainsi que les autres parties ont reçu un jus de Gris de Payne (peinture à l’huile Georgian diluée à l’essence F). La caisse a subit le même traitement avec une base rouille.
Voilà la première approche et le premier montage à blanc après peinture.

Scratch traction Plateau 091016101839854604648067

Je dois avouer que c’est à ce moment là que l’on commence à vraiment apprécier le travail.



Etape 7

Finition.

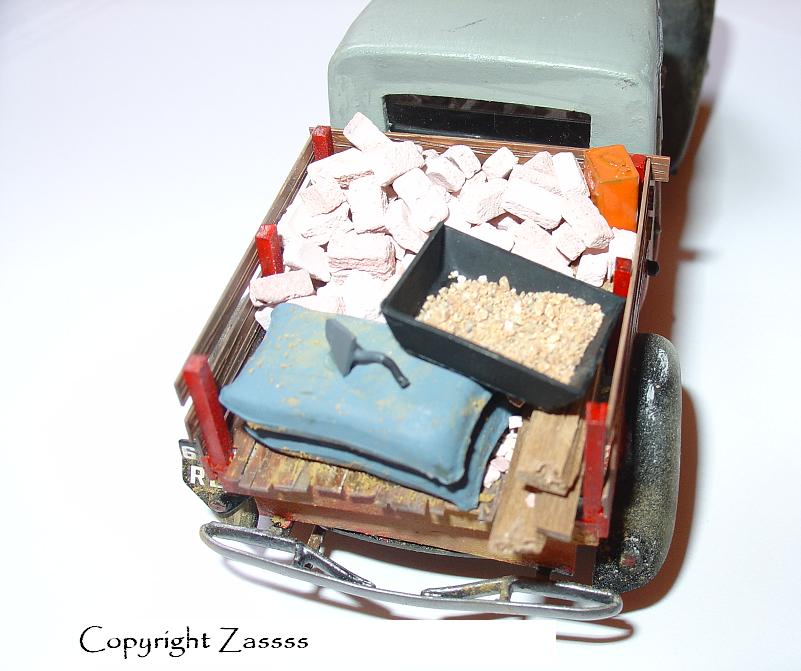

L’essentiel étant de se rapprocher de la vérité, les jus et pastels sont les bases de la finition. Les pastels sont en provenance aussi bien de pots CMK que des Ocres du village de Roussillon (84). Certains sont fixés à l’essence F, d’autres sont simplement déposés au pinceau.

Scratch traction Plateau 091016100738854604648009

La caisse est aménagée tout à la fin, on puise largement dans la boite à rabiots :
 2 sacs
 Un bidon (peint en orange pour rehausser les tons)
 3 morceaux de bois retaillés en poutre
 Des briques
Puis un peu de scratch encore :
 Une auge en carte plastique (remplie de sable pour Warhammer)
 Une truelle (une bout de carte plastique sur lequel on colle un petit fil de plomb plié)

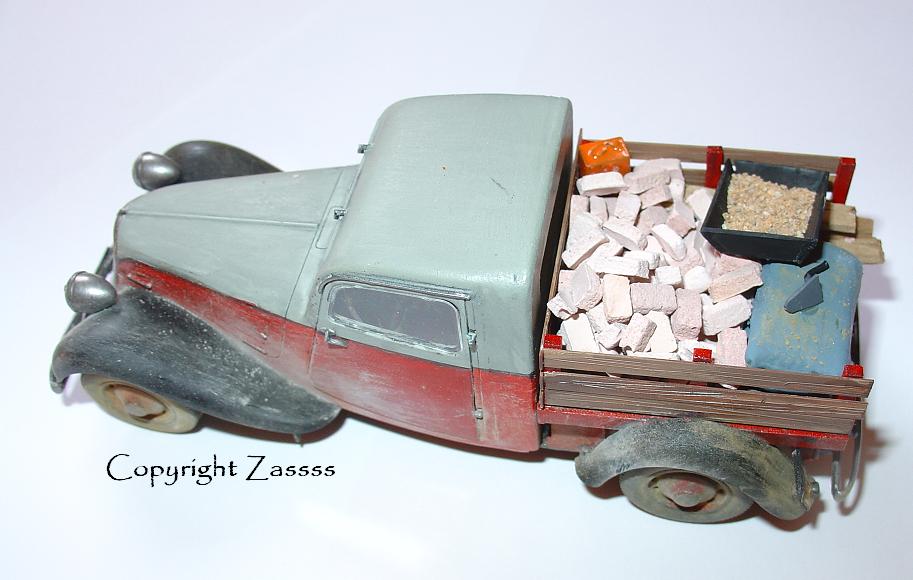

Et voici le résultat

Scratch traction Plateau 091016100738854604648008
Revenir en haut Aller en bas
Invité
Invité
Anonymous


Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 8:59

super boulot applaudit
Revenir en haut Aller en bas
sherman
Modérateur
Modérateur
sherman

Inscrit le : 23/08/2006

Masculin Age : 46

Localisation : le mans 72000
Pays : Scratch traction Plateau France10

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 9:16

Ah,voilà un projet original comme je les aime.......... thumright thumright thumright

___________________________________________________________________________________________________________________________


Un site à découvrir............

http://kitmaquettes.forum-actif.eu/index.htm
Revenir en haut Aller en bas
Desert Fox
Maîtrise parfaitement son aéro !
Maîtrise parfaitement son aéro !
Desert Fox

Inscrit le : 28/01/2009

Masculin Age : 53

Localisation : Franconville (95)
Pays : Scratch traction Plateau France10
Kits en cours :


Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 9:58

@sherman a écrit:
Ah,voilà un projet original comme je les aime.......... thumright thumright thumright

+1 du bon boulot applaudit applaudit
Revenir en haut Aller en bas
pattesmaq
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
pattesmaq

Inscrit le : 04/07/2008

Masculin Age : 55

Localisation : GAP capitale douce
Pays : Scratch traction Plateau France10
Kits en cours : M1129 / R35 / CN 75 et bien d'autres

Scratch traction Plateau Empty
MessageSujet: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 11:30

bonjour
Scratch traction Plateau Applaudi Scratch traction Plateau Applaudi pour la conversion
A+
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 12:01

Merci
C'est pas le bout du monde non plus (a mon avis)
La prochaine sera fourgonette
Revenir en haut Aller en bas
faure alain
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
faure alain

Inscrit le : 02/02/2009

Masculin Age : 54

Localisation : 05
Pays : Scratch traction Plateau France10
Kits en cours : dodge w51

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 12:03

ouah original il y a eu des tractions plateau scratch ?
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 18:03

c'est marqué dans le tuto Very Happy
Revenir en haut Aller en bas
faure alain
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
faure alain

Inscrit le : 02/02/2009

Masculin Age : 54

Localisation : 05
Pays : Scratch traction Plateau France10
Kits en cours : dodge w51

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 18:30

scratch et zut j'ai sauté une ligne Embarassed et le sujet toujours original
bon maintenant tu vas nous faire quoi ?? je suis curieux Confused
a+
Revenir en haut Aller en bas
PAULO
Modérateur
Modérateur
PAULO

Inscrit le : 13/10/2007

Masculin Age : 58

Localisation : 58 sermoise sur loire
Pays : Scratch traction Plateau France10
Kits en cours : kits futur : un AMX 30 , un VAB et deux jagdpanthers, penut être un dio avec des GI en Normandie.

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyVen 16 Oct - 18:50

tres bien realiser thumleft thumleft

___________________________________________________________________________________________________________________________


le blog MAQUETTE de PAULO

http://paulopanzermaquette.blogspot.com/
Revenir en haut Aller en bas
http://paulopanzermaquette.blogspot.com/
gto 02
Pense que la grappe de maquette pousse sur un plant comme le raisin !!!
Pense que la grappe de maquette pousse sur un plant comme le raisin !!!
gto 02

Inscrit le : 13/04/2008

Masculin Age : 52

Localisation : aisne 02
Pays : Scratch traction Plateau France10

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 1:10

applaudit applaudit applaudit applaudit
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 5:06

merci

la prochaine traction sera fourgonette
là je "bâche" un renault AHN1
Revenir en haut Aller en bas
pierre v
Hésite à passer à l'aérographe !
Hésite à passer à l'aérographe !
pierre v

Inscrit le : 17/09/2005

Masculin Localisation : osaka
Pays : Scratch traction Plateau Japan10
Kits en cours : tigre 1 , ,berguerpanzer , berguerpanther, 2 helicos , m113 , gt-r skyline

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 13:10

salut.

jolie réalisation et surtout original .les couleurs sont biens choisi ,l ensemble fait impec .
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 13:28

merci

pour les couleurs ça a été au pif et en fonction de mon stock
Revenir en haut Aller en bas
LECRU
Peind de mieux en mieux !
Peind de mieux en mieux !
LECRU

Inscrit le : 31/07/2008

Masculin Age : 56

Localisation : BOURNEZEAU 85
Pays : Scratch traction Plateau France10
Kits en cours : LEOX (Char hybride Amx30/Léopard prototype espagnol) en cours - Au repos AMX30 B Auto-école version Emirats Arabes Unis.

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 17:00

FELICITATION PEGEDE


CHANGE DE L'ORDINAIRE
Revenir en haut Aller en bas
stephanedu14
Hésite à passer à l'aérographe !
Hésite à passer à l'aérographe !
stephanedu14

Inscrit le : 18/07/2009

Masculin Age : 55

Localisation : CAEN
Pays : Scratch traction Plateau France10
Kits en cours : bren carrier MKII
TigreI ausf E

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptySam 17 Oct - 18:10

Scratch traction Plateau Icon_thumright beau scratch.
Cela peut etre période juste a prés guerre au moment du déblaiment reconstruction.
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyDim 18 Oct - 10:58

merci encore

c'est cette période là que je vise
j'envisage de faire un dio avec le garage de Mini Art Scratch traction Plateau Mini_091018010207854604664274qui attend patiemment dans un coin, plus
Scratch traction Plateau Mini_091009022753854604603235 Peugeot DMA avec caisses scratchées, ça Scratch traction Plateau Mini_091018125748854604664221 Peugeot 402 directe from the box, et ça Scratch traction Plateau Mini_091018010011854604664261 Renault AHN1, scartche en cours de la caisse

en fait j'apprécie régulièrement de passer au civil
Revenir en haut Aller en bas
faure alain
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
faure alain

Inscrit le : 02/02/2009

Masculin Age : 54

Localisation : 05
Pays : Scratch traction Plateau France10
Kits en cours : dodge w51

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyDim 18 Oct - 18:37

salut la traction comme ça tu vas faire?
Scratch traction Plateau Images11
Revenir en haut Aller en bas
stephanedu14
Hésite à passer à l'aérographe !
Hésite à passer à l'aérographe !
stephanedu14

Inscrit le : 18/07/2009

Masculin Age : 55

Localisation : CAEN
Pays : Scratch traction Plateau France10
Kits en cours : bren carrier MKII
TigreI ausf E

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyDim 18 Oct - 19:41

Superbe prévision de dio.
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyLun 19 Oct - 14:32

merci encore

ce type là, mais peut être avec un arrière plus droit
Revenir en haut Aller en bas
Laurent
Crée ses propres pieces de photodécoupe en papier maché !
Crée ses propres pieces de photodécoupe en papier maché !
Laurent

Inscrit le : 28/09/2008

Masculin Age : 56

Localisation : Naoned - Angers
Pays : Scratch traction Plateau France10
Kits en cours : Black Widow
VLRA


Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyLun 19 Oct - 20:04

Salut

Je suis passé à c^té du post, je me rattrape, super, joli, beau, j'adore...


france
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyMar 20 Oct - 5:47

merci
c'est agréable ces compliments pour un projet qui me paraissait en tout cas simple
Revenir en haut Aller en bas
PAT.LATORRE
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
PAT.LATORRE

Inscrit le : 25/10/2006

Masculin Age : 51

Localisation : FERRIERES
Pays : Scratch traction Plateau France10
Kits en cours : Churchill MK III au 1/35
Somua S35 au 1/72
Ferrari 312T2 DE 1976 AU 1/20

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyMar 20 Oct - 6:34

Salut.

Belle réalisation.
Perso je trouve la traction un peu trop empoussiéré.

Patrick
Revenir en haut Aller en bas
PéDéGé
Découvre qu'il y autre chose que la Gameboy !
Découvre qu'il y autre chose que la Gameboy !
PéDéGé

Inscrit le : 18/03/2006

Masculin Age : 56

Localisation : Sud
Pays : Scratch traction Plateau France10
Kits en cours : Scratch du Citroen 45 et à venir Remorque VV et train rouleur FAL pour canon de 25

Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau EmptyMar 20 Oct - 7:00

merci
elle est empoussiérée sans fixant (essence F) sur la partie haute, ce qui par la suite laisse le temps au temps pour une patine différente d'une patine directe
cela permet aussi d'eliminer le pigment au cas où, afin de le remplacer et de l'adapter au dio à venir (poussière, route ou terre)
Revenir en haut Aller en bas
Contenu sponsorisé




Scratch traction Plateau Empty
MessageSujet: Re: Scratch traction Plateau   Scratch traction Plateau Empty

Revenir en haut Aller en bas

Scratch traction Plateau
Revenir en haut
Page 1 sur 1

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Maquette Garden :: Dans l'atelier :: . :: Auto-moto, bateau et divers !-
Sauter vers:
