 Représenter les hélices en bois

Aller en bas
AuteurMessage
cage à poules
Commence à frequenter le rayon "Maquettes" des magasins de jouets !
Commence à frequenter le rayon


Inscrit le : 11/11/2010

Masculin Age : 61

Localisation : Drôme
Pays :
Avertissements : Normal
Kits en cours : Albatros D III Jasta 5

MessageSujet: Représenter les hélices en bois   Mar 16 Nov - 15:03

Vous trouverez ci après quelques techniques pour représenter les hélices. Ceci dit vous aurez peut être d'autres techniques pour compléter ce post.

Les appareils de la première guerre étaient des appareils construits à la main et presque " à l'unité" par de nombreux fabriquants pour un même modèle. Ces changements de détails suivant le constructeur et les aménagements faits en unité de combat demandent une bonne doc. et quelques photos de l'appareil à représenter.

Pour essayer de bien représenter les hélices en bois de ces vieux coucous, il vaut mieux savoir comment elles étaient faites et quel bois était utilisé.
Le site : http://www.woodenpropeller.com/ est une mine de renseignements.

Pour imager le propos, j'ai en ai tiré une image



S'il y a plein de copeaux par terre, vous pouvez remarquer qu'ils portent tous la cravatte. Grande classe!
Vous remarquerez aussi la manière de coller des couches de bois succéssives avant façonnage à la main.

Vous trouverez aussi une belle galerie de portrait d'hélice ici : http://www.woodenpropeller.com/Photo_Gallery.html

Suit une autre image tiré de ce site.



Le bois utilisé était un bois dense et dur et dépendait un peu des fabriquants et des nations.

Les Anglais utilisait essentiellement de l'acajou.
Les Américains et les Français utilisait l'acajou, le noyer ou le chène. Les Français utilisait aussi le Cormier, un bois plus dense encore que le chène et d'un grain trés fin. Le bois de cet arbre à croissance lente est connu des plus anciens parmi nous qui ont eu entre les mains des règles et equerres en bois.

Pour imager, voici une hélice de Camel au 48ème.
L'hélice a reçu une couche acajou prince august et retravaillé à l'huile pour simuler les différentes couches.



Pour les hélice Allemandes, blocus maritime oblige, point d'acajou.
Les hélices en laméllé-collé étaient faites par bon nombre de fabriquants avec deux bois différents. Axial par exemple qui équipait la plupart des Fokkers Dr1, D VII et D VIII, utilisait un bois dur comme le noyer et un bois tendre, le tilleul, qui amenait de la légereté à l'ensemble.



Pour rendre bien compte des différentes couches, rien de tel qu'un bon masquage en règle. Fastidieux mais efficace. Il faut bien entendu faire coïncider les bandelettes caches sur les deux faces de l'hélice.
Là, c'est l'hélice d'un Lloyd CV en cours de masquage. Bon là c'est juste un exemple de masquage car pour les hélices Axial, il vaut mieux mettre la sous couche clair, histoire d'avoir le bois dur en bord d'attaque. L'helice Autrichienne du Lloyd était faite en couche d'un même bois et j'ai ensuite travaillé à l'huile pour apporter de la nuance.

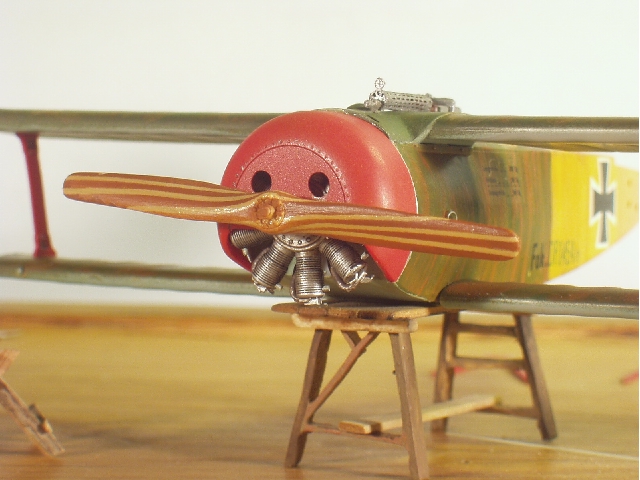

Voilà le resultat après démasquage pour une hélice de Fokker Dr1



Restera à travailler l'ensemble pour donner du relief et un voile de verni teinté de jaune - orangé.



Pour les hélices d'albatros (ou autres), la méthode à main levée et à l'huile est assez efficace. Le temps de séchage long de ce médium permet de revenir sur l'ouvrage afin de tirer la peinture avec une brosse. (voir de tout effacer et de recommencer si l'on n'est pas satisfait...)




A noter qu'Eduard propose des décals dans la boite dual combo dédié au D VII... pas essayé;
Il existe bien d'autres méthodes (lues dans la presse spécialisé) mais pas testées non plus.


Sinon, Vous pouvez aussi essayer de faire une vrai hélice en bois ou la commander chez Martin Digmayer en république Tchèque.
La faire n'est pas si difficile que ça en a l'air.


Les deux hélices du kit du Nieuport 16 au 32ème de chez Spécial Hobby presente un manque de matière au niveau du moyeu.

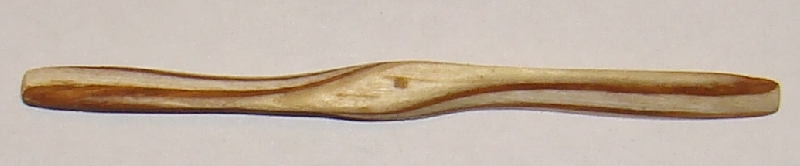

Du coup, j'ai découpé une petite planchette de noyer de la bonne épaisseur, dessiné l'hélice et commencé le ponçage.
J'ai fini avec du 800 à l'eau et remplacé l'eau par de l'huile de lin.

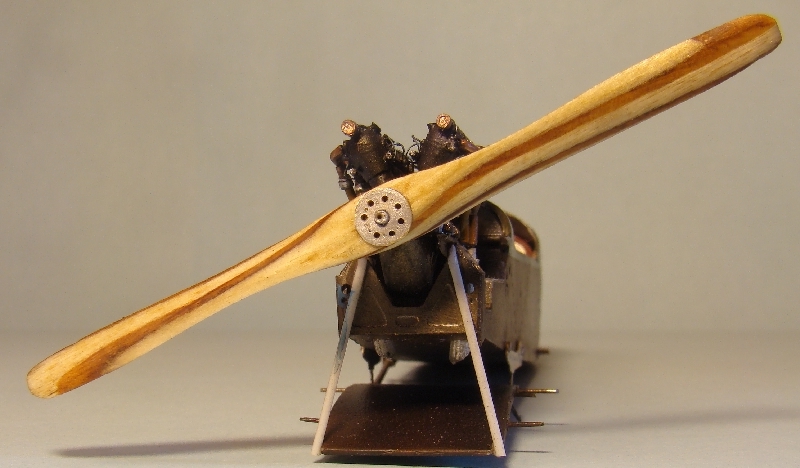

Pour mon Voisin 10, j'ai fait une véritable hélice en laméllé-collé en superposant 5 couches de bois (sapin et hêtre)





Voici le lien qui m'a guidé lors de ce travail : http://www.wwi-models.org/Images/Foran/Hand_Carved_Props/index.html

Ces hélices étaient de véritables oeuvres d'art. Essayer de les rendre belles est une sorte d'hommage à ces gens qui ont fait l'aviation.
L'hélice Eclair qui équipait certains Spad est la création d'un certain Marcel Bloch. Cet essai fut le début d'une grande partie de l'histoire de l'aviation Française qui continue de nos jours avec le Rafale.

Il reste aussi la "licence artistique" qui laisse un peu le coté réaliste de coté mais qui a son intéret.
J'aimais bien cet effet "degrossi". Ca changait un peu.



Et voilà le résultat aprés avoir vaporisé sur l'ensemble un mélange de vernis brillant coupé avec une teinte orangée.



Un dernier truc en guise de clin d'oeil.

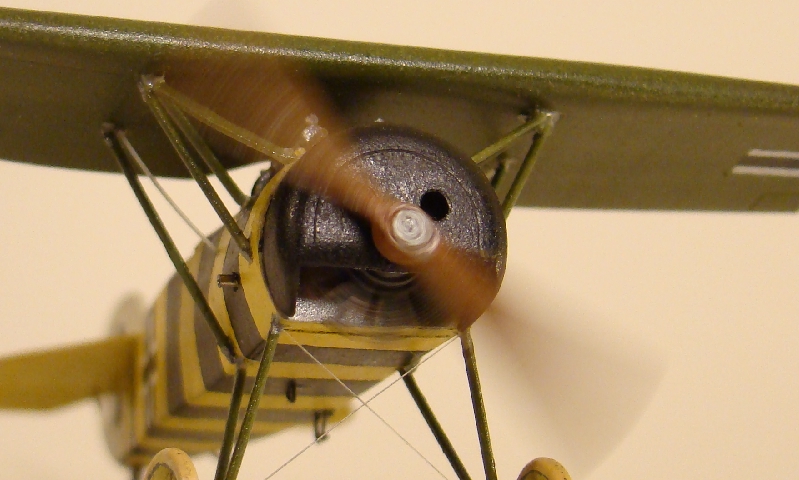

Si vous décidez de rendre l'hélice fonctionnelle, n'oubliez pas aussi, le cas échéant, de faire tourner aussi le moteur (rotatif)



Si vous avez d'autres trucs et astuces, n'hésitez pas à compléter.
A +



Dernière édition par cage à poules le Mar 16 Nov - 17:33, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bois-et-toiles.over-blog.com/
PAT.LATORRE
Pique les stylos de ses collégues pour recuperer du tube plastique !
Pique les stylos de ses collégues pour recuperer du tube plastique !
avatar

Inscrit le : 25/10/2006

Masculin Age : 49

Localisation : FERRIERES
Pays :
Avertissements : Normal
Kits en cours : Churchill MK III au 1/35
Somua S35 au 1/72
Ferrari 312T2 DE 1976 AU 1/20

MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 15:41

Salut.

Merci pour les photos pour les explications et les différents liens.

A bientôt sur les ondes.

Patrick
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
calou
Peind de mieux en mieux !
Peind de mieux en mieux !
avatar

Inscrit le : 23/02/2006

Masculin Age : 50

Localisation : Saumur
Pays :
Avertissements : Normal
Kits en cours : A6E intruder, BTU55


MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 17:06

merci pour ces élements très instructifs !!!, je découvre et c'est un réel plaisir !! merci thumleft

A+
Pascal
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacquespod
Premiere tentative de scratch avec des cotons tiges !
Premiere tentative de scratch avec des cotons tiges !
avatar

Inscrit le : 14/10/2007

Masculin Age : 64

Localisation : belgique
Pays :
Avertissements : Normal

MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 17:45

un grand merci pour toutes ces explication bien utile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
draken35
Crée ses propres pieces de photodécoupe en papier maché !
Crée ses propres pieces de photodécoupe en papier maché !
avatar

Inscrit le : 19/07/2006

Masculin Age : 58

Localisation : Wallonie
Pays :

Avertissements : Normal

MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 18:15

Excellent tuto, merci!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
philou09
Pose des "congés maladie" pour finir ses dios !
Pose des
avatar

Inscrit le : 22/01/2008

Masculin Age : 39

Localisation : ariège
Pays :

Avertissements : Normal
Kits en cours : Beaucoup trop, j'ai lâché les affaires !!!

MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 23:21

Salut et merci pour ces excellentes explications !!!


Bon ben comme on dit : y a plus qu'à ...



A pluche avec des résultats ... cool cool
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mondoloni
Sacrifie le plastique de sa Carte Bleue pour finir un scratch !!!
Sacrifie le plastique de sa Carte Bleue pour finir un scratch !!!
avatar

Inscrit le : 28/09/2007

Masculin Age : 42

Localisation : GAP (la diaspora....)
Pays :
Avertissements : Normal
Kits en cours : trop de projets mais pas assez de bras !!!



MessageSujet: Re: Représenter les hélices en bois   Mar 16 Nov - 23:26

wahou vraiment trés impressionnant tout ca !!! vraiment un travail d'orfèvre....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
maquettiste
Premiere tentative de scratch avec des cotons tiges !
Premiere tentative de scratch avec des cotons tiges !


Inscrit le : 29/03/2008

Masculin Age : 68

Localisation : dax
Pays :

Avertissements : Normal
Kits en cours : En cours
Broussard MH1521 au 1/48.











MessageSujet: Re: Représenter les hélices en bois   Mer 17 Nov - 6:41

Salut.
je crois qu'on a touché un bon sur le forum !!! Superbe travail vraiment très très beau thumleft thumleft thumleft thumleft thumleft thumleft thumleft
Moi qui oublie toujours Embarassed d'attribuer des bons points...vais pas rater cette fois.!!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PAULO
Modérateur
Modérateur
avatar

Inscrit le : 13/10/2007

Masculin Age : 56

Localisation : 58 sermoise sur loire
Pays :

Avertissements : Normal
Kits en cours : kits futur : un AMX 30 , un VAB et deux jagdpanthers, penut être un dio avec des GI en Normandie.

MessageSujet: Re: Représenter les hélices en bois   Mer 17 Nov - 7:20

merci merci pour le tuto

___________________________________________________________________________________________________________________________


le blog MAQUETTE de PAULO

http://paulopanzermaquette.blogspot.com/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://paulopanzermaquette.blogspot.com/
draken35
Crée ses propres pieces de photodécoupe en papier maché !
Crée ses propres pieces de photodécoupe en papier maché !
avatar

Inscrit le : 19/07/2006

Masculin Age : 58

Localisation : Wallonie
Pays :

Avertissements : Normal

MessageSujet: Re: Représenter les hélices en bois   Sam 9 Avr - 13:37

Technique de Patrick Masson:

Un petit truc au passage:

Lorsque je dois réaliser du bois à partir de plastique, je passe tout d'abord un coup de papier à poncer AVEC UN TRES GROS GRAIN. Ce qui a pour effet de reproduire les ligne du bois, mais pas avec excès comme le font souvent les maquettistes. Car en réalité, ce n'est pas des lignes qu'ils font mais des SILLONS qui feraient dans les 2 à 3 cm de large et de profond, à l'échelle 1/1.
Ensuite un petit ponçage avec un papier TRES fin afin d'ôter les petit fils qui sont formés par le gros papier.
Vient ensuite une couche de "sand" XF60 de Tamiya, et lorsque l'acrylique est sec, "j'enduis" à la terre d'ombre brulée, que j'essuie directement avec un coton tige.
Effet bois garanti!!
